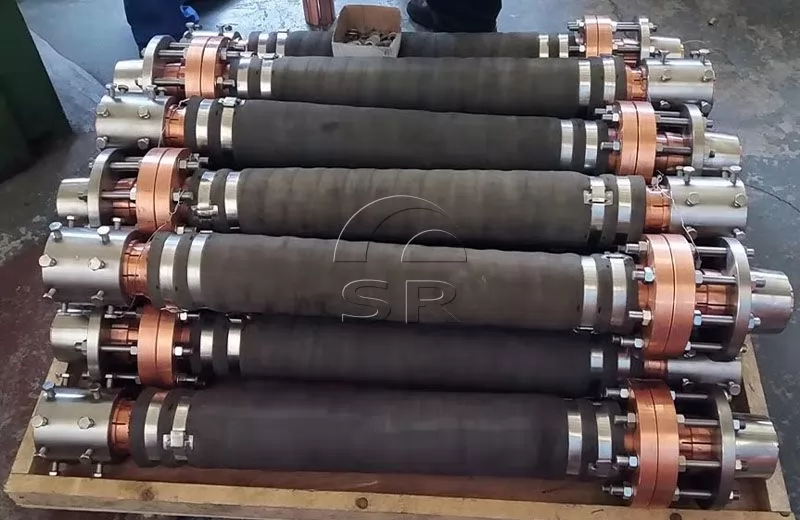

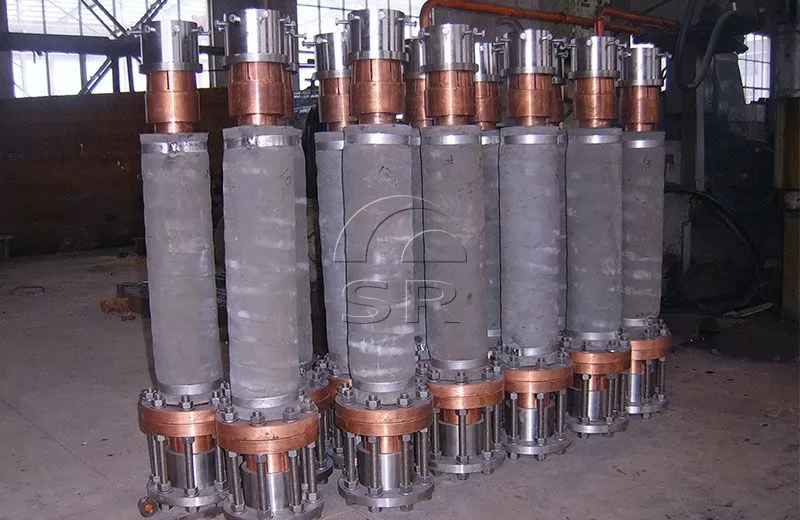

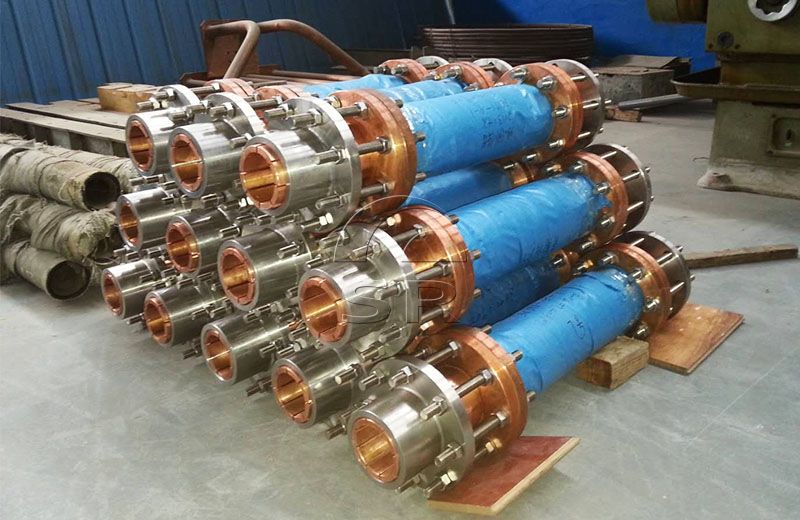

Компенсатор с водяным охлаждением

Компенсатор с водяным охлаждением является компенсирующим устройством для выплавки металлов сильным током в руднотермической печи.

Компенсатор с водяным охлаждением для электродуговой печи и руднотермической печи представляет собой трубопроводное устройство, состоящее из внутренних и внешних труб, водопровода, индикатора удлинения и крепежного кронштейна.

Он в основном используется для соединения медной трубы вторичного вывода трансформатора электропечи с медной трубой короткой сети, может компенсировать погрешность установки, температурную деформацию, а также поглощать вибрацию, вызываемую электромагнитной силой короткой сети.

Это устройство подходит не только для электродуговых печей, но и для руднотермических печей.

Запросить сейчас

Следующий продукт

Введение Состав оборудования

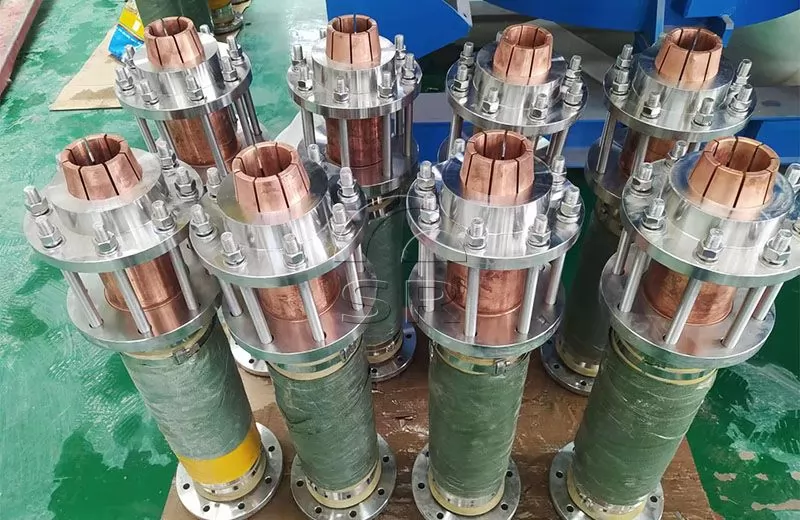

Введение в компенсатор с водяным охлаждением

Это устройство подходит не только для электродуговых печей, но и для руднотермических печей.

Данное оборудование подходит не только для электродуговых печей, но и для печей с погруженной дугой.

Состав оборудования

Площадь сечения токопроводящей жилы провода: 300-3200 мм2

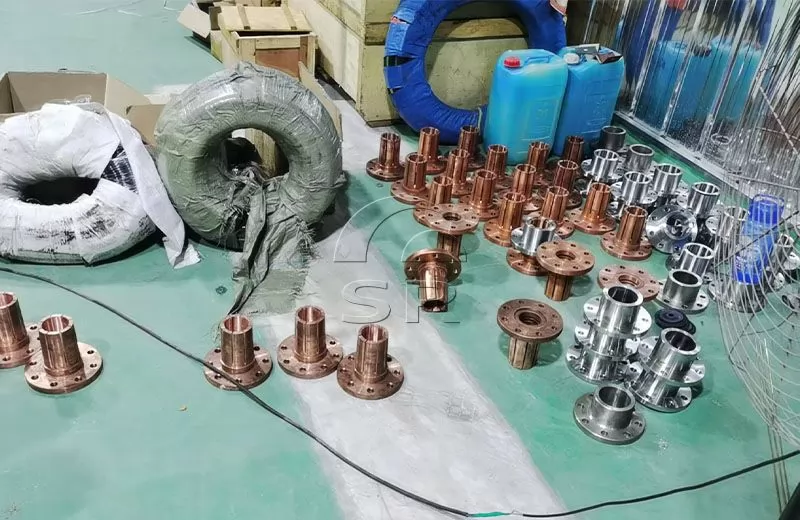

Способ соединения концов: конусная втулка гайки, соединительная втулка

Естественная компенсация состоит в том, чтобы использовать упругость естественного изгиба трубопровода для поглощения его термической деформации. Под упругостью трубопровода подразумевается способность трубопровода к изменению своей геометрической формы в результате упругой деформации под воздействием напряжения и восстановлению своей первоначальной формы после исчезновения напряжения. Практика доказала, что естественная компенсация эффективно действует при угле изгиба трубы более 30°, не действует при угле изгиба трубы менее 30°. Длина трубопровода с естественной компенсацией обычно составляет 15-25 м, изгибающее напряжение бbw не должно превышать 80 МПа.

Следует установить компенсатор на трубопроводе для компенсации его термической деформации в случае невозможного выполнения естественной компенсации. Компенсатор представляет собой элемент, установленный на трубопроводе для поглощения температурной деформации трубопровода и других видов перемещения. К обычно используемым компенсаторам относятся квадратные компенсаторы, гофрированные компенсаторы, втулочные компенсаторы и сферические компенсаторы.

Компенсатор с водяным охлаждением играет важную роль в практическом применении электродуговой печи и руднотермической печи. Благодаря своему эффективному компенсирующему действию компенсатор может обеспечивать стабильную работу трубопровода в условиях высокой температуры и высокого давления, уменьшать отказы трубопровода, возникающие в результате изменения температуры, и затраты на техническое обслуживание. Помимо этого, компенсатор с водяным охлаждением также может снижать вибрацию и шум трубопровода, улучшать рабочие условия.
