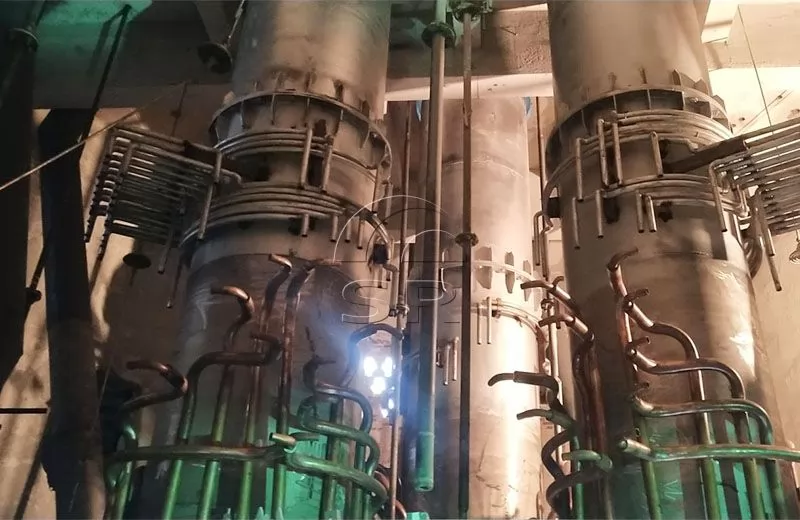

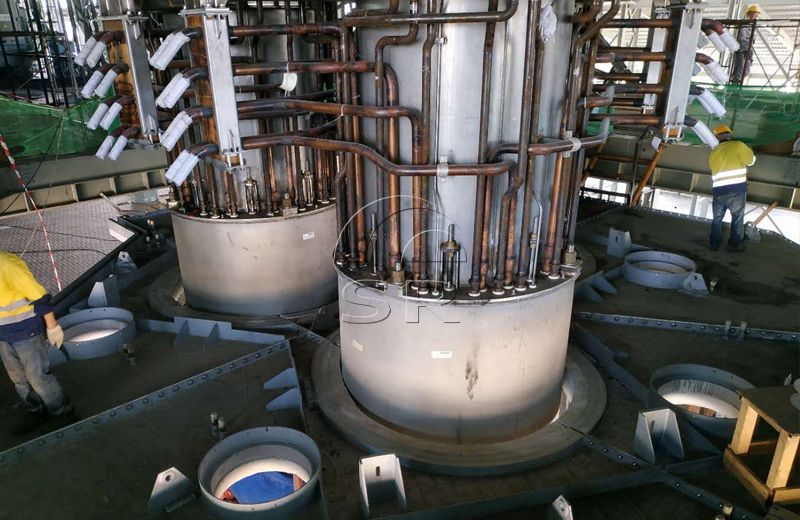

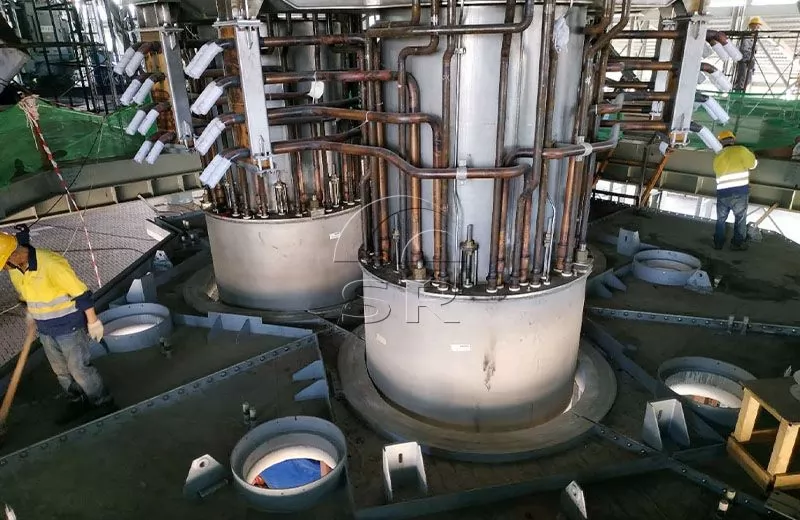

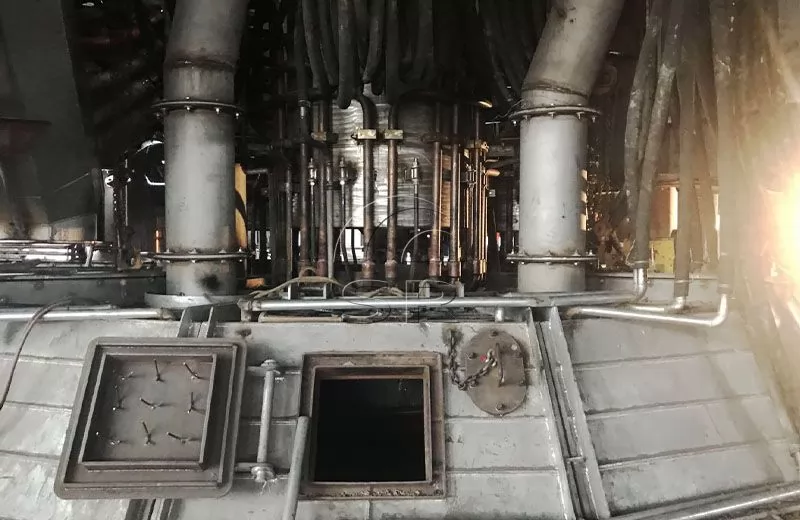

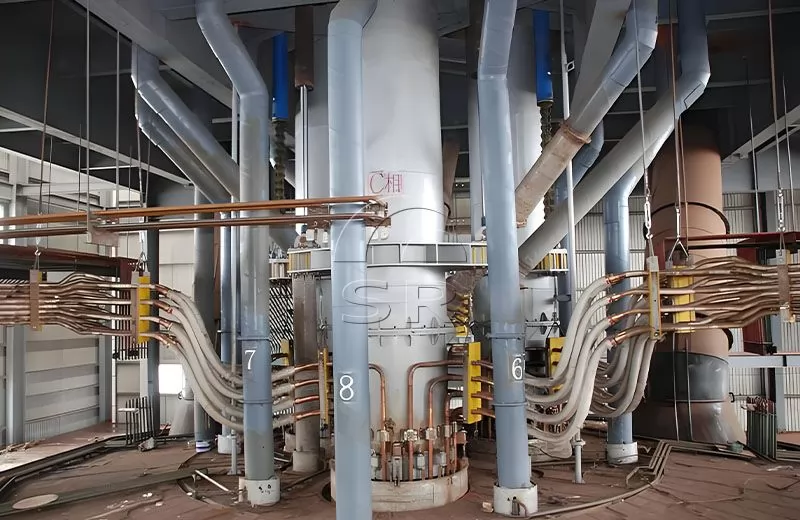

Ряд комбинированных электродов с держателем: электроды для руднотермической печи 12,5 МВА, электроды для руднотермической печи 16,5 МВА, электроды для руднотермической печи 25,5 МВА, электроды для руднотермической печи 30,0 МВА и др.

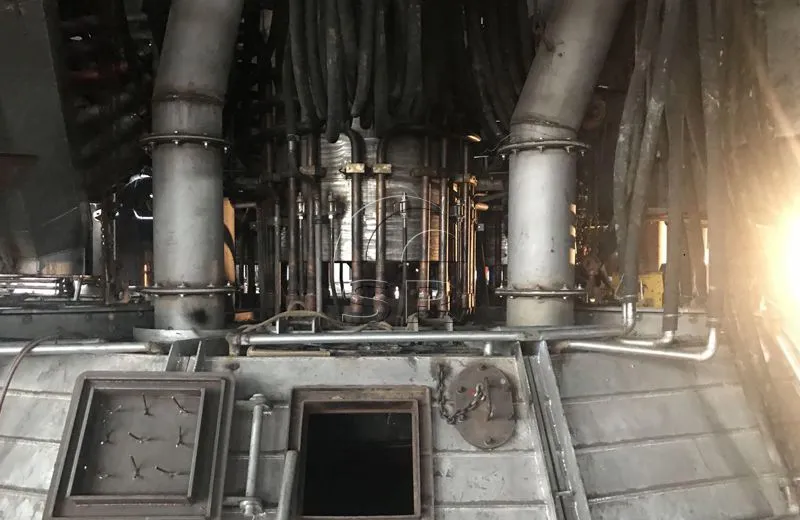

Состав Кольцевой комбинированный держатель для руднотермической печи
Электрододержатель является важной частью механического оборудования электропечи, выполняет следующие функции:
1. Подвод сильного тока к электроду;
2. Надежное прикрепление медного токоподводящего элемента к электроду;
3. Перепуск, подъем и спуск электродов.
Особенности оборудования
Электрододержатель подвешен над фурмой печи, все его элементы находятся в зоне высокой температуры, выдерживают воздействие теплового излучения и печного газа, к тому же в частях под электрическим напряжением генерируется тепло, в частях без электрического напряжения также нагревается под воздействием индукционного тока, поэтому необходимо для них использовать водяное охлаждение.
Держатель должен характеризоваться максимально простой конструкцией, небольшими электрическими потерями, простотой в эксплуатации и замене, высокими механическими свойствами при высоких температурах, электрической и магнитной изоляцией.
Существуют два типа электрододержателя: подвесной и траверсный. Подвесной электрододержатель приобретает широкое применение. Траверсный электрододержатель в основном используется в печах с небольшой мощностью и небольшим диаметром электродов, его устройство аналогично электродному устройству в сталеплавильной электропечи.
Электрододержатель в широком смысле состоит из зажимного кольца электрода, медного токоподводящего элемента, подвесного устройства, большой рубашки водяного охлаждения, держателя и поперечной балки, на самом деле представляет собой систему держателя электрода; в узком смысле означает только то устройство, заставляющее медный токоподводящий элемент прижимать электрод.
Существует много видов устройства электрододержателя, которое заставляет медный токоподводящий элемент прижимать электрод. В настоящее время в зарубежных странах широко используют пневматическое пружинное устройство, гидравлическое сильфонное устройство, коническое кольцевое устройство с моторным приводом и гидравлическое устройство в виде резиновой мембраны.
Преимущества
Подходит для погружных печей с электродами разного диаметра.
Высокая применимость, возможность использования для руднотермических печей с разной мощностью и разным диаметром электродов.
Стабильная передача тока

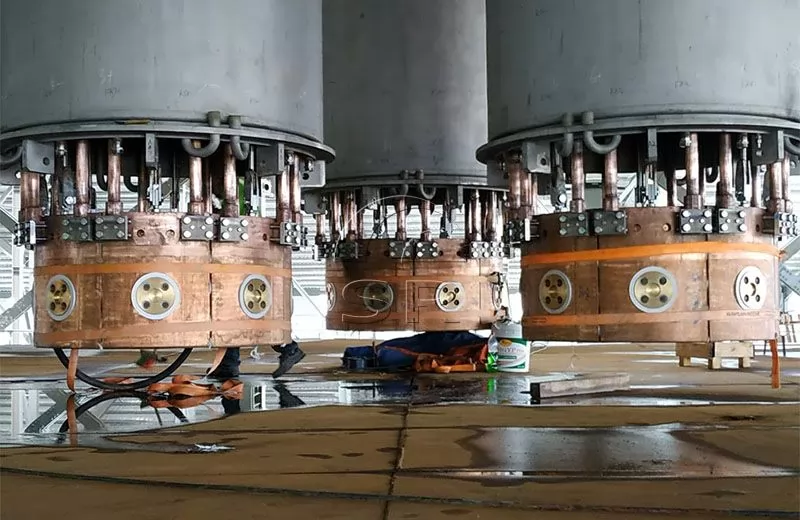

Используется медный токоподводящий элемент, который придавлен пружиной и болтом к корпусу электрода, что обеспечивает низкое контактное сопротивление без образования дуги и устойчивый подвод электрического тока.
Герметичная конструкция, значительно улучшенная проводимость
Токопроводящие элементы имеют закрытую конструкцию, защищены от высокотемпературного излучения, их повышение температуры значительно ниже, чем других токопроводящих элементов, проводимость значительно улучшается.
Экономия энергии, экономия материалов
Низкое контактное сопротивление, улучшенная электропроводность и внутреннее водяное охлаждение обеспечивают высокую электрическую эффективность и высокий коэффициент мощности, энергосбережение более 5%, уменьшение расхода материалов на примерно 20%.
Разумная структурная конструкция и удвоенный срок службы
Разумная конструкция позволяет значительно продлить срок службы токопроводящих элементов. Расходы на ежедневное техническое обслуживание значительно снижаются, коэффициент использования оборудования значительно повышается.
